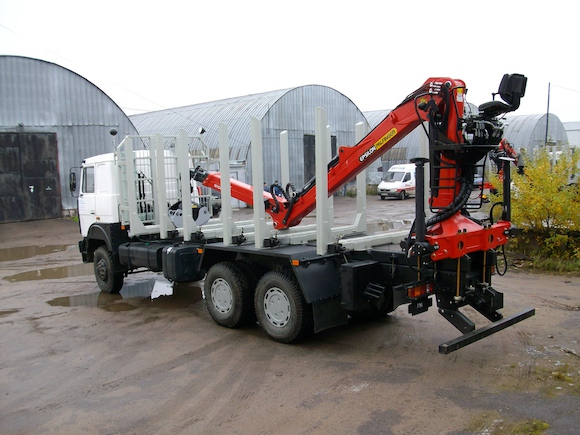

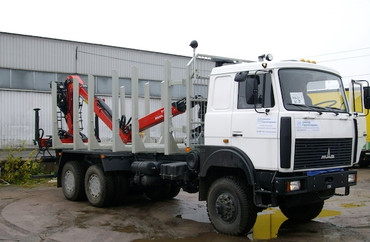

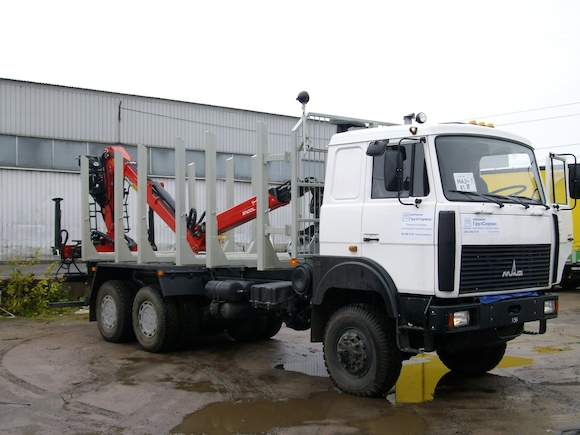

Гидроманипулятор Эпсилон C70L77, с транспортным положением "вдоль автомобиля" в комплекте с челюстным захватом FG26 (для лесоматериалов), предназначен для установки на лесовоз или сортиментовоз (на отечественном или импортном шасси) на заднем свесе или за кабиной.
Транспортное положение "вдоль автомобиля" позволяет оперативнее производить погрузку- разгрузку автомобиля с помощью манипулятора, за счет меньших затрат времени на приведение манипулятора из транспортного положения в рабочее (по сравнению с Z - манипуляторами).
C70L77 это, новый манипулятор от знаменитого производителя, вобравший в себя все лучшее, из существующих в настоящее время разработок. Манипулятор получил: EPSCOPE (улучшенную рукоять), EPSLINK (более надежную подвеску - серьгу), EPSLIGHT (прожектор следящий за перемещением захвата), EPSHOOD (пневмоцилиндр складывания сиденья) и TRIPLE-Z (телескопическую стрелу) при этом не утратив своей легендарной надежности.
| Грузовой момент | 67 кНм |
| Момент поворота | 18 кНм |
| Область поворота | 425 град |

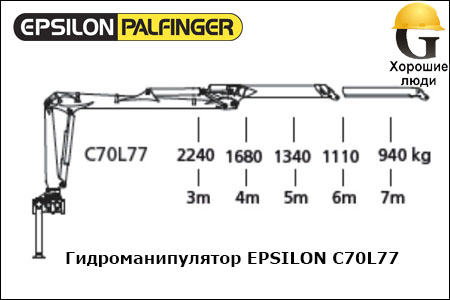

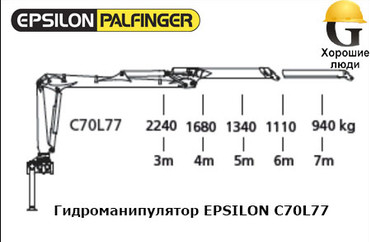

| Макс. вылет стрелы | 7,7 м |
| Рабочее давление макс. | 200 бар |
| Ширина опор | 4,1 м |
| Грейфер | FG426 |
| Вес грейфера | 170 |
| Макс. подача насоса | 1 x 70 л/мин |
| Шасси для монтажа | Урал, МАЗ, КАМАЗ, Ford Cargo, Scania, Mercedes |
| Тип управления | Верхнее сиденье |
| Цвет | RAL 3020 |
| Верхнее сиденье | -гидрораспределитель Parker F130CF, одноконтурный -управление с двумя джойстиками и двумя педалями -управление опорами (3 функции) -сиденье с подлокотниками и изменяемым расстоянием от колонны -концевой выключатель в подушке сиденья -лестницы с обеих сторон сиденья |
| Основное оборудование | -конструкция в соответствии с EN12999:2009, классификация HC1/HD4/B4 -стальные конструкции грунтованы (KTL) и покрашены порошковой краской -защита штока цилиндра основной стрелы -постоянная скорость перемещения основной стрелы -перфорированные бронзовые втулки со смазочными каналами |
| Электрика | -кнопка аварийного останова, счётчик моточасов -4 галогеновых прожектора (2 на верхнем сиденье, 2 на доп. стреле) питание 24В. |
| Основание манипулятора | -самоустанавливающийся подшипник основания колонны -двухреечная система поворота колонны с масляной ванной угол поворота – 425о -балка опор направлена к кабине, транспортное положение стрелы справа -зона перекрытия над цилиндрами поворота -монтажный комплект |
| Опоры | -интегрированная балка опор, размах – 4,1 м -автоматический поворот опор на 45о, вручную – 180о -регулируемые подшипники скольжения |
| EPSLINK | Патентованная верхняя подвеска с ротатором RB06F (6 т.), набор РВД |
| Грейфер | челюстной захват для леса, 0.26м2 |
| Гидробак | стальной бак, 200 л. |
