Ну а теперь расскажу Вам немного о манипуляторе ИНМАН ИМ150М
Как видно из картинки, то первый опытный образец покрашен в серый цвет ))). Ну а теперь по существу:
- Специальное основание крана-манипулятора обладает конической формой конструкции и занимает минимум места.
- В КМУ применена специальная защита от коррозии для цилиндров привода поворота, поршневых штоков и болтов.
- Для обеспечения безопасности экспуатации на КМУ установлена электро-гидравлическая система защиты от перегрузки, а также грузовые удерживающие клапана (гидрозамки), размещенные на цилиндрах стрелы и всех ее секциях
- Фитинги РВД и трубопроводная арматура изготовлены из нержавеющей стали согласно ОМ 2353
- Кран-манипулятор оснащен полностью гидравлической лебедкой и тросом с мин. прочностью на разрыв с 5-ти кратным превышением максимальной грузоподъемности
- Гидравлические трубы, подвески для труб и прочие крепежные детали изготовлены из нержавеющей стали
- Все стальные элементы подвергнуты предварительной дробеструйной обработке перед нанесением ЛКП
- Специальное устойчивое к морской воде трехслойное покрытие общей минимальной толщиной сухой пленки 320 микрон придает КМУ максимальную устойчивость к воздействию морской среды
- Отечестенный продукт. Металлоконструкции, силовые агрегаты, электронная система управления, а также 65% всей компонентой базы КМУ производятся в России
Технические характеристики КМУ ИНМАН ИМ150М
| Кол-во телескопируемых секций, шт |
3 |
| Макс, грузоподъемность с учетом лебедки, кг |
2500 |
| Максимальный рабочий вылет, м |
10,3 |
| Грузоподъемность на тах. вылете, кг |
1060 |
| Грузоподъемность на вылете 6,3 м, кг |
1880 |
| Время изменения вылета, сек |
≤25 |
| Поворотный момент, тм |
1,8 |
| Скорость вращения, об. мин |
3,0 |
| Угол поворота по азимуту, град. |
420 |
| Габаритные размеры, мм |
2925x1090x2670 |
| Вес КМУ, кг |
1850 |
| Цвет |
RAL 7000 |

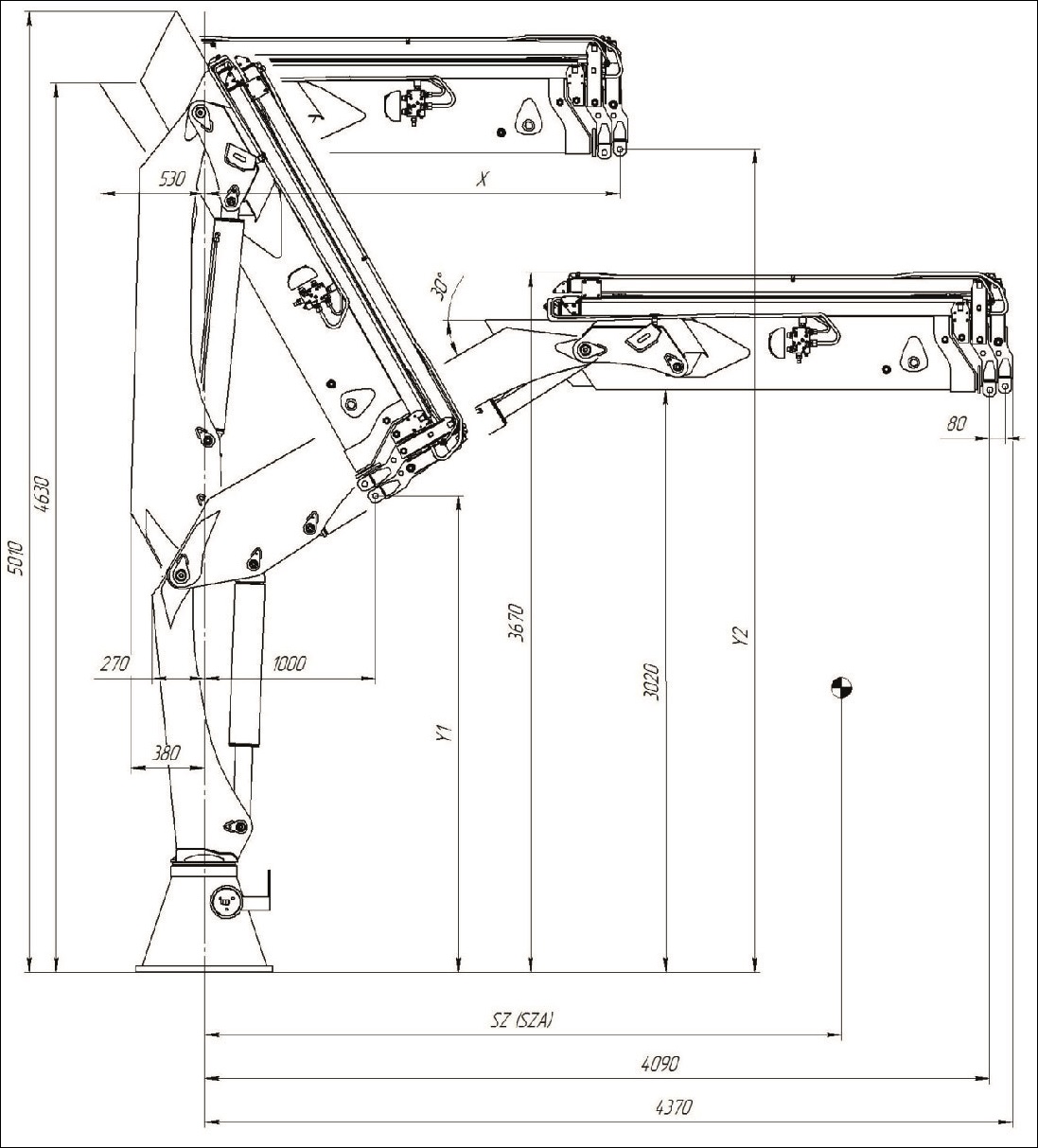

Рабочие положения КМУ ИНМАН ИМ150М
Ну как? Лично меня немного впечатлило, что в наше время всероссийской манипуляторизации, имеет место производство такого типа кранов для судоходной отрасли. Ведь на дорогах все чаще и чаще встретишь бортовик с КМУ (смотрите наш твиттер с хэштэгом #КМУмкад и #МоскваКМУ). Так пусть же теперь сидя на берегу реки или синего моря каждый рыбак видит плавучее средство с уставновленным манипулятором ИНМАН ))).
Наша компания готова продать манипулятор ИНМАН ИМ150М в морском исполнении, если Вы готовы его купить! У нас Вы можете заказать услугу шефмонтажа манипулятора и электро-гидравлическую насосную станцию к нему.
